Au-dessus d’une porte ou d’une fenêtre, un élément discret joue un rôle essentiel dans la stabilité du mur. Souvent confondu avec une simple poutre, le linteau doit pourtant supporter et répartir des charges importantes. À quoi sert-il exactement, comment fonctionne-t-il et quels matériaux peut-on employer ? Cet article vous aidera à comprendre sa fonction, ses différents types et les précautions indispensables à sa mise en œuvre.
Qu’est-ce qu’un linteau et à quoi sert-il ?

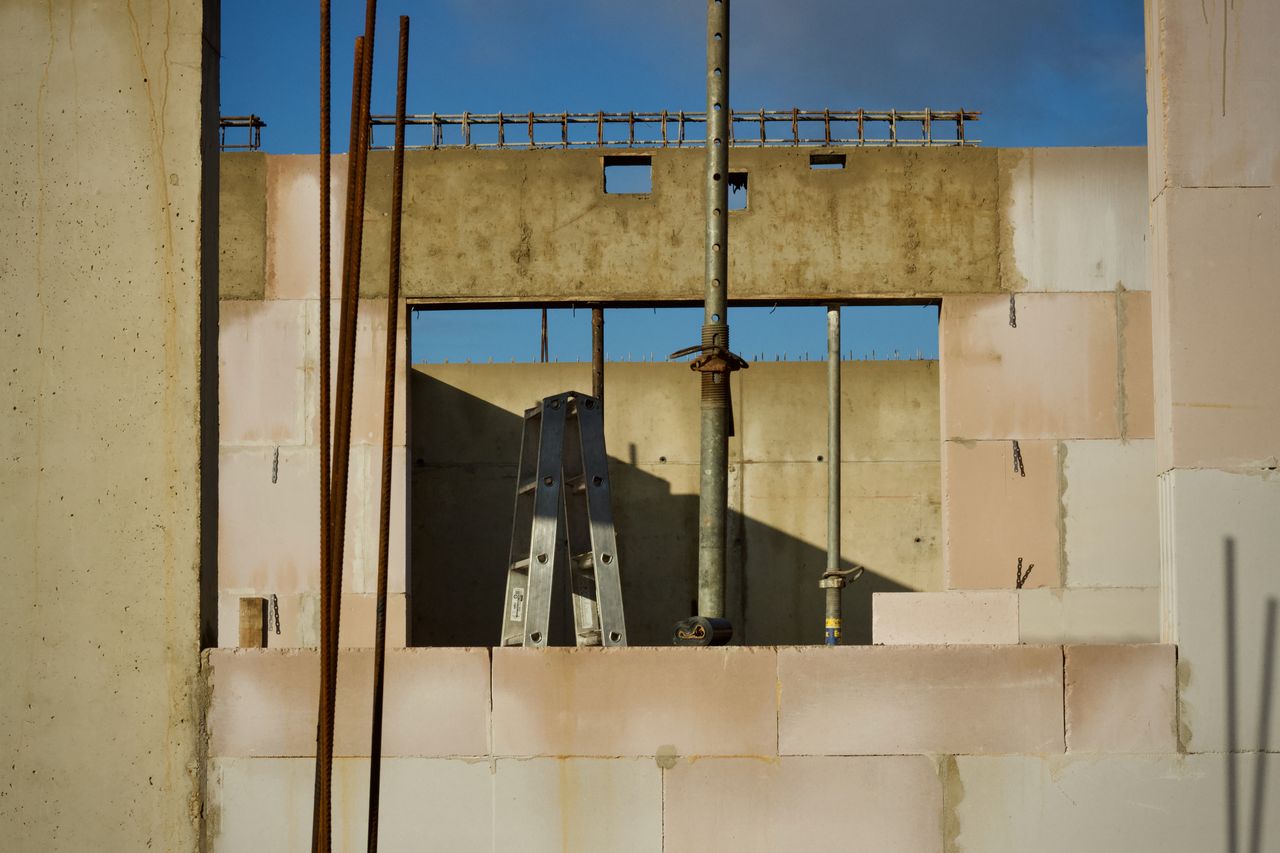

Un linteau est un élément de construction placé horizontalement au-dessus d’une ouverture pratiquée dans un mur, par exemple une porte, une fenêtre, une baie vitrée ou un passage. Sa fonction principale est de reprendre les charges situées au-dessus de l’ouverture et de les reporter vers les parties porteuses situées de chaque côté.
Sans linteau, les matériaux placés au-dessus d’une baie seraient insuffisamment soutenus. Selon la nature du mur et les charges concernées, cela pourrait provoquer des fissures, des déformations, voire une dégradation plus importante de la structure.
Le linteau travaille principalement en flexion. Sa partie supérieure est généralement comprimée tandis que sa partie inférieure est sollicitée en traction. Ses extrémités reposent sur des appuis latéraux suffisamment résistants pour transmettre les efforts au reste du mur.
Le linteau ne doit donc pas être considéré comme une simple pièce destinée à fermer le haut d’une ouverture. Dans un mur porteur, il constitue un véritable élément structurel dont les dimensions et les caractéristiques doivent être adaptées aux charges qu’il reprend.
Son importance augmente notamment lorsque :
- l’ouverture est large ;
- plusieurs niveaux se trouvent au-dessus ;
- le linteau reprend une toiture ou un plancher ;
- les charges sont importantes ou concentrées ;
- le mur participe à la stabilité générale du bâtiment.
Selon le système constructif, un linteau peut être réalisé en béton armé, en acier, en maçonnerie renforcée ou en bois.
Quels sont les différents types de linteaux ?
Le type de linteau dépend principalement du matériau du mur, de la largeur de l’ouverture, des charges à supporter et des contraintes architecturales.
Le linteau en béton armé
Très courant dans la construction maçonnée, le linteau en béton armé associe le béton à des armatures métalliques. Le béton reprend efficacement les efforts de compression tandis que les aciers contribuent à reprendre les efforts de traction.
Il peut être coulé directement sur le chantier à l’aide d’un coffrage ou être préfabriqué.
Le linteau préfabriqué
Les linteaux préfabriqués sont fabriqués industriellement dans des dimensions définies. Ils peuvent être constitués de béton armé, de béton précontraint ou d’autres matériaux adaptés au système de maçonnerie utilisé.
Ils permettent généralement une mise en œuvre rapide, sous réserve de choisir un modèle correspondant à la portée et aux charges du projet.
Le linteau métallique
Une poutre ou un profilé en acier peut servir de linteau, en particulier lorsqu’il faut franchir une ouverture importante avec une hauteur structurelle limitée.
Les profils métalliques offrent une résistance mécanique élevée, mais ils nécessitent un dimensionnement approprié et une protection adaptée à leur environnement, notamment contre la corrosion et, selon les exigences du bâtiment, contre l’incendie.
Le linteau en maçonnerie
Certaines solutions utilisent des blocs spécifiques en forme de U ou des éléments de maçonnerie conçus pour recevoir un ferraillage et du béton. Une fois l’ensemble réalisé, il forme un linteau intégré au mur.
Le linteau en bois
Le bois est particulièrement courant dans les maisons à ossature bois, les charpentes et certains bâtiments anciens. Un linteau peut être constitué d’une ou plusieurs pièces de bois massif ou de produits bois d’ingénierie.
Il offre un bon rapport entre résistance et poids et s’intègre naturellement aux structures bois.
Pourquoi choisir des linteaux bois ?
Le linteau bois constitue une solution particulièrement cohérente lorsque le bâtiment possède déjà une structure en bois.
Dans une maison à ossature bois, il peut être intégré directement dans l’encadrement d’une baie. Les efforts repris par le linteau sont alors transmis aux montants situés de part et d’autre de l’ouverture, puis vers les éléments structurels inférieurs.
Le premier avantage du bois est son rapport résistance-poids favorable. Une pièce de structure peut reprendre des efforts importants tout en restant relativement facile à transporter et à manipuler sur le chantier.
Le bois est également simple à usiner. Il peut être découpé et assemblé avec précision pour correspondre à la géométrie de l’ouvrage, à condition de ne pas effectuer de modifications susceptibles d’affaiblir une pièce déjà dimensionnée.
Autre avantage : plusieurs familles de produits peuvent être utilisées. En plus du bois massif structurel, il est possible de recourir à des matériaux techniques tels que le bois lamellé-collé ou le LVL. Ces solutions permettent notamment d’obtenir des caractéristiques mécaniques plus régulières et de répondre à certaines contraintes de portée ou d’encombrement.
Le choix du bois ne dispense toutefois pas d’un calcul structurel. Une pièce qui semble suffisamment massive peut être inadéquate en raison de sa portée, de la charge qu’elle supporte ou de la qualité du matériau.
Comment dimensionner un linteau en bois ?
Le dimensionnement d’un linteau en bois ne peut pas être déterminé uniquement à partir de la largeur de la fenêtre ou de la porte.
Plusieurs paramètres doivent être considérés simultanément.
La portée entre les appuis constitue l’une des premières données à connaître. Plus cette distance augmente, plus les efforts de flexion et les déformations potentielles augmentent.
Il faut ensuite déterminer les charges reprises par le linteau. Selon sa position, celui-ci peut supporter une partie du mur supérieur, un plancher, une toiture ou plusieurs éléments en même temps.
Le calcul doit également tenir compte :
- de la section de la pièce ;
- de la classe et des propriétés mécaniques du bois ;
- de la nature des charges permanentes et temporaires ;
- des conditions d’utilisation et d’humidité ;
- de la durée d’application des charges ;
- de la résistance des appuis ;
- des risques de déversement ou d’instabilité ;
- de la flèche admissible.
La résistance mécanique n’est en effet pas le seul critère. Un linteau peut être suffisamment solide pour ne pas rompre mais se déformer excessivement. Une flèche importante peut alors entraîner des fissures dans les finitions ou gêner le fonctionnement d’une porte ou d’une fenêtre.
Dans les structures en bois, le dimensionnement doit donc être effectué selon les règles de calcul applicables, notamment celles relatives aux structures bois. Il n’existe pas de tableau universel permettant de choisir en toute sécurité une section de linteau uniquement à partir de la largeur de la baie.
Pour une petite ouverture dans une structure simple, des tableaux ou abaques fournis par un fabricant peuvent être utilisés lorsqu’ils correspondent exactement à la configuration concernée. Pour une ouverture importante, un mur porteur ou une rénovation dont les charges sont mal connues, un calcul réalisé par un professionnel de la structure est préférable.
Quelle essence de bois choisir pour un linteau ?
Le choix ne doit pas reposer uniquement sur l’essence de bois. Pour un élément structurel, la classe de résistance mécanique et les caractéristiques du produit sont plus importantes que le simple nom de l’essence.
Les résineux tels que l’épicéa, le sapin, le pin ou le douglas sont fréquemment employés en construction en raison de leur disponibilité et de leurs propriétés mécaniques adaptées lorsqu’ils sont correctement classés.
Le bois doit notamment présenter une qualité structurelle compatible avec le calcul. Les gros défauts, certaines fissures, les altérations biologiques ou une proportion importante de défauts autour des zones fortement sollicitées peuvent réduire les performances de la pièce.
Pour des besoins plus importants, le bois massif peut être remplacé par un produit d’ingénierie.
Le bois lamellé-collé est constitué de plusieurs lamelles assemblées par collage. Il permet notamment de fabriquer des éléments de grande section et de grande longueur.
Le LVL, ou lamibois, est constitué de fines feuilles de bois collées principalement dans une même direction. Ses propriétés mécaniques régulières en font une solution intéressante pour certaines poutres et certains linteaux fortement sollicités.
Le choix doit également être adapté aux conditions d’exposition. Un bois destiné à rester dans un environnement intérieur sec n’est pas soumis aux mêmes contraintes qu’un élément susceptible d’être exposé à une humidité régulière.
Il faut donc considérer simultanément les performances structurelles, la durabilité du bois et les conditions réelles d’utilisation.
Comment poser un linteau bois correctement ?
La pose dépend du système constructif, mais plusieurs principes restent essentiels.
Le linteau doit tout d’abord bénéficier d’appuis adaptés à ses extrémités. Ces zones sont essentielles puisque les efforts repris au-dessus de l’ouverture y sont concentrés avant d’être transmis à la structure située plus bas.
Dans une construction à ossature bois, le linteau est généralement intégré dans un ensemble comprenant plusieurs montants autour de la baie. Certains montants assurent notamment la transmission verticale des charges provenant du linteau.
La longueur d’appui, les assemblages et la configuration des montants doivent correspondre au dimensionnement prévu. Une augmentation de la section du linteau ne compense pas nécessairement un appui mal conçu.
Avant la fixation définitive, il convient également de contrôler :
- le niveau du linteau ;
- l’aplomb des montants ;
- les dimensions de l’ouverture ;
- la qualité des appuis ;
- la conformité des fixations ;
- l’absence de modification non prévue de la pièce.
Les assemblages doivent utiliser les fixations spécifiées pour la structure. Leur nombre, leur diamètre, leur disposition et leurs distances par rapport aux bords du bois peuvent avoir une influence importante sur leur résistance.
Dans un bâtiment existant, la création ou l’élargissement d’une ouverture demande davantage de précautions. Un mur porteur ne doit pas être ouvert avant d’avoir prévu la reprise provisoire des charges et le futur linteau. Un étaiement adapté peut être nécessaire pendant les travaux.
Il faut également éviter de couper, percer ou entailler un linteau structurel sans vérifier l’incidence de cette modification. Le passage d’une gaine ou d’une canalisation peut parfois sembler anodin, mais une réservation mal placée peut réduire sensiblement la résistance de la pièce.
Quel entretien prévoir pour les linteaux bois ?
Lorsqu’un linteau bois est correctement conçu et reste protégé dans une paroi saine, son entretien courant est généralement limité.
La principale vigilance concerne l’humidité. Une infiltration prolongée peut favoriser les déformations du bois et, dans certaines conditions, le développement de champignons responsables de dégradations.
Il est donc important de surveiller les éventuels signes d’entrée d’eau autour des fenêtres, des portes, de la toiture ou des façades.
Un contrôle peut être envisagé si plusieurs symptômes apparaissent :
- auréoles ou traces persistantes d’humidité ;
- bois anormalement tendre ou friable ;
- fissures importantes de la pièce ;
- déformation visible du linteau ;
- apparition de fissures nouvelles dans le mur ;
- difficulté inhabituelle à ouvrir une menuiserie ;
- traces d’insectes xylophages.
Un léger mouvement ou une fissure superficielle du bois ne signifie pas automatiquement que le linteau est défaillant. Le bois peut naturellement présenter des fentes de séchage. Leur importance doit toutefois être appréciée selon leur position, leur profondeur et le rôle structurel de la pièce.
Pour un linteau visible à l’extérieur, la finition de protection doit également être entretenue en fonction de l’exposition et du produit appliqué.
Dans un bâtiment ancien, une inspection devient particulièrement pertinente avant de modifier la structure ou d’agrandir une ouverture. L’état du bois, les appuis et les charges réellement reprises doivent alors être examinés avant toute intervention.
Un linteau bois correctement dimensionné, maintenu au sec et installé avec des appuis adaptés peut assurer durablement son rôle. Sa fiabilité dépend cependant autant de sa conception et de sa mise en œuvre initiales que de l’essence de bois choisie.
